Вантажопідіймальність мостового крана: як правильно вибрати і чому 10 т не завжди 10 т
(з урахуванням ДСТУ та EN)
Параметр вантажопідіймальності є ключовим під час вибору мостового крана. Водночас практика експлуатації показує, що номінально “10-тонний” кран не завжди придатний для підіймання навіть 8-тонного вантажу. Причина — різниця між розрахунковими та реальними умовами роботи, яка чітко регламентується чинними стандартами ДСТУ та європейськими нормами EN.
Номінальна вантажопідіймальність за стандартами
Відповідно до ДСТУ EN 13001-1:2016 «Крани. Загальні принципи проєктування», номінальна вантажопідіймальність (Q) — це максимальна маса вантажу, для якої кран розрахований за граничними станами міцності та втоми за визначених умов.
До номінального навантаження не входять:
• динамічні коефіцієнти;
• маса вантажозахоплювальних пристроїв (траверс, грейферів, магнітів);
• додаткові інерційні впливи від прискорень.
Згідно з ДСТУ ISO 4301-1 (класифікація кранів), вантажопідіймальність завжди розглядається разом із групою режиму роботи (A3–A8).
Фактична вантажопідіймальність у реальних умовах
Фактична вантажопідіймальність — це допустима маса вантажу, яку кран може безпечно підіймати з урахуванням усіх експлуатаційних факторів. Вона визначається відповідно до:
• ДСТУ EN 13001-2 — навантаження та їх комбінації;
• ДСТУ EN 13001-3-1 — перевірка металоконструкцій на міцність і втому;
• EN 14492-2 — вимоги до механізмів підіймання.
Фактичне навантаження включає:
• масу вантажу;
• масу гака та захватного пристрою;
• динамічний коефіцієнт φ (зазвичай 1,1–1,3);
• нерівномірність розподілу маси.

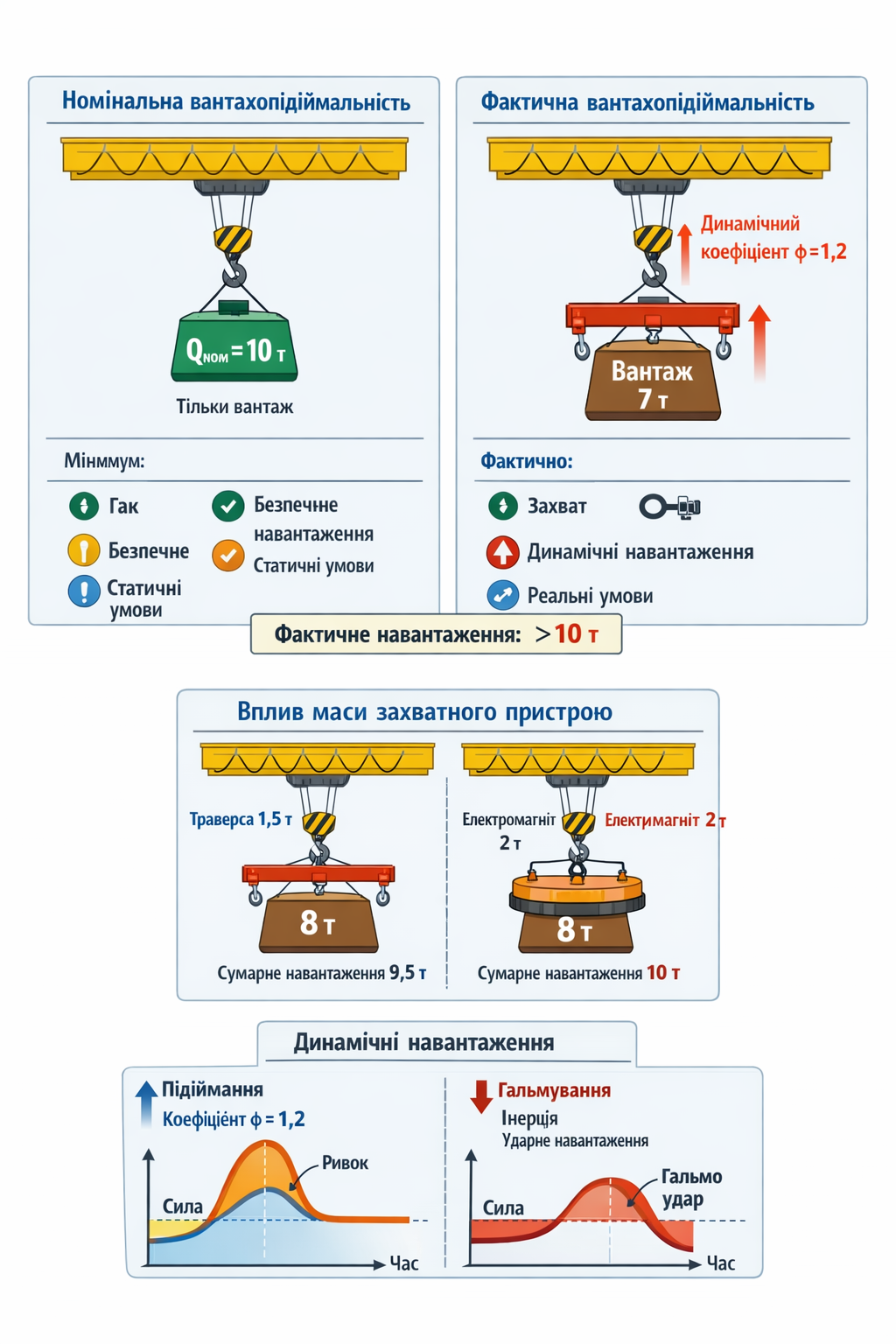

Чому 10-тонний кран може бути непридатний для вантажу 8 т
З точки зору стандартів EN, ситуація є типовою. Наприклад:
• маса траверси — 1,5 т;
• маса вантажу — 8,0 т;
• сумарна статична маса — 9,5 т;
• з урахуванням динаміки (φ = 1,2) фактичне навантаження перевищує 11 т.
У такому режимі:
• порушуються вимоги ДСТУ EN 13001-2 щодо навантажень;
• знижується допустимий ресурс за EN 13001-3-1;
• гальма та редуктори працюють поза проєктними параметрами.
Отже, формально «10 т» у паспорті не гарантують безпечної роботи з вантажем 8 т.
Вплив перевантаження на ресурс і безпеку
Систематичне перевищення фактичної вантажопідіймальності призводить до:
• зменшення втомного ресурсу металоконструкції (EN 13001-3-1);
• прискореного зносу канатів (EN 12385);
• зниження ефективності гальм (EN 14492-2);
• підвищеного ризику аварій та зупинки виробництва.
Згідно з Правилами охорони праці під час експлуатації вантажопідіймальних кранів (Україна), експлуатація крана з перевантаженням заборонена незалежно від його номіналу.
Рекомендації щодо правильного вибору
Для відповідності ДСТУ та EN рекомендується:
• визначати повну розрахункову масу (вантаж + захват);
• враховувати реальний режим роботи (A5–A7 для промисловості);
• закладати запас вантажопідіймальності 15–25 %;
• перевіряти розрахунки за ДСТУ EN 13001;
• узгоджувати параметри з виробником або проєктною організацією.
