Типові помилки при монтажі опорної кран-балки, які вбивають редуктори і колеса

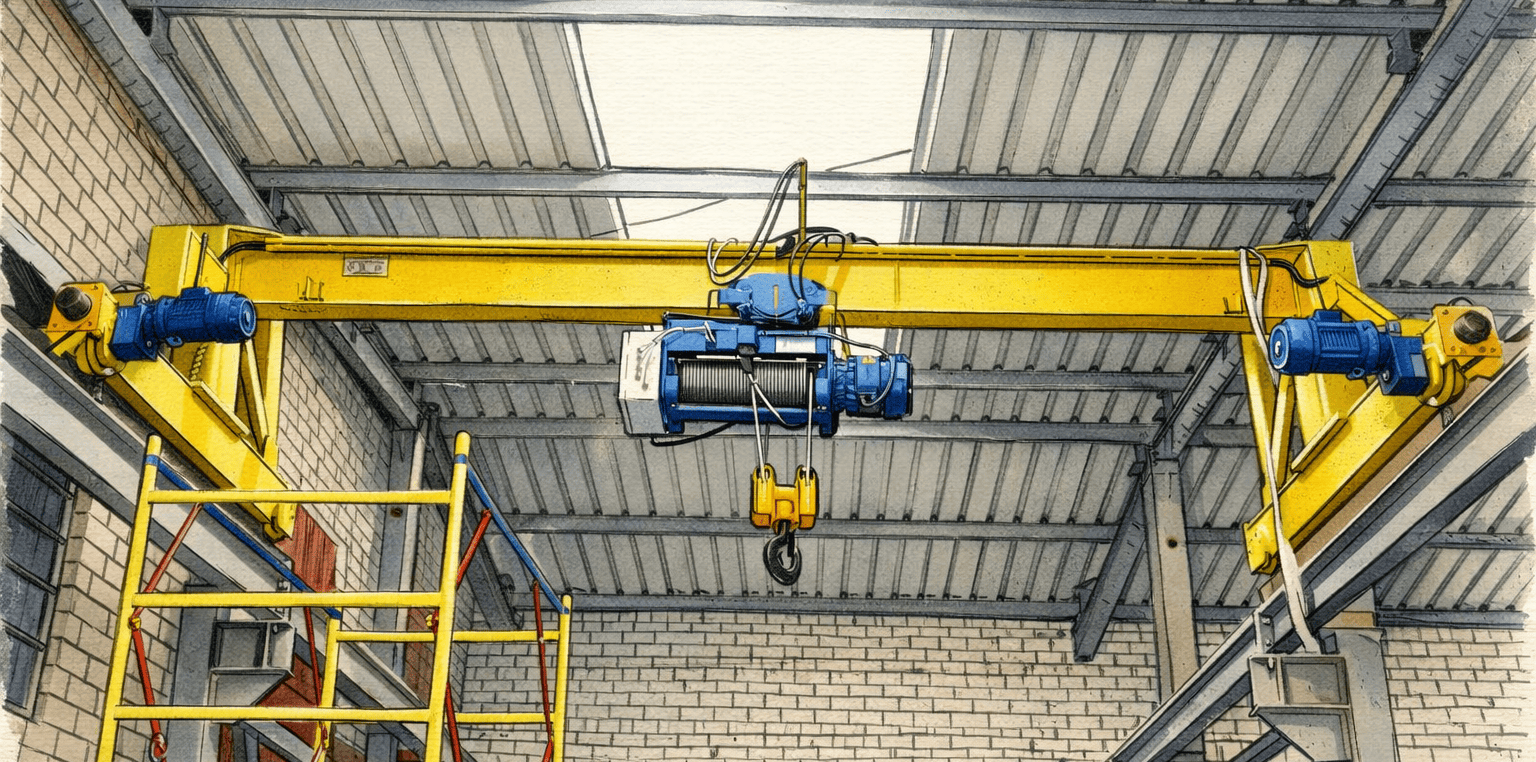

Монтаж кран балки у вантажопідйомних кранах — це відповідальний технологічний процес, що вимагає дотримання технічних стандартів (ДСТУ, ГОСТ, EN) і правильного калібрування вузлів, що працюють під великими механічними навантаженнями. Несанкціоновані і неякісні роботи при монтажі призводять до передчасного виходу з ладу редукторів, підшипників та ходових коліс, значно скорочуючи ресурс мостового електричного крана.
Однією з ключових проблем при монтажі є перекіс кран балки при встановленні на прямих опорах і підкрановому шляху. У відповідності з вимогами ДСТУ ISO 4301-1 монтаж кран балок повинний забезпечувати рівномірність колії, перпендикулярність опорних площин і точне центрування по всій довжині прольоту. Перекоси призводять до нерівномірного розподілу навантажень на ходові колеса.
Типова помилка монтажу кран балки — це нехтування попереднім вирівнюванням монтажних платформ і рейок. Якщо рейки не встановлені у строгій горизонтальній та вертикальній площині відповідно до вимог ГОСТ 21479.0, колеса крана працюють за умов локальних клинів. В результаті виникає так званий ефект «їдення рейок», коли колесо постійно «вгризається» в одну сторону рейкового профілю. Така ситуація збільшує силові навантаження на зубчасті вінці коліс і веде до підвищеної зносу як колеса, так і рейки, а також перегріву підшипників і редукторів.
Ще одна критична помилка — нецентровані колеса. Центрування коліс відносно осей і площин руху має відповідати технічним вимогам EN 15011 (для мостових кранів) та ДСТУ 3429.2. Нецентровані колеса створюють додаткові бічні зусилля на редуктор, які не передбачені в розрахунковій схемі. Це призводить до підвищених динамічних навантажень на зубчасту передачу, що у підсумку викликає передчасну втрату ресурсу редуктора, утворення тріщин у корпусі чи зубцях, підвищений шум і вібрації.
При монтажі кран балки часто ігнорують вимоги до допусків паралельності і вирівнювання колії, а також використання зразкових шаблонів і нівелювання рейок за допомогою геодезичного обладнання. Відсутність контролю цих параметрів призводить до того, що під час руху мостовий кран має нерівномірну опору на рейки: частина коліс несе значно більший відсоток навантаження, а інші — менший. Як наслідок — зростання напруг у редукторах та нерівномірний знос ходових коліс.
Особливу увагу при монтажі потрібно приділяти встановленню поперечних та поздовжніх ребер жорсткості кран балки відповідно до проектної документації. Нехтування цим призводить до непередбачених деформацій балки під навантаженням, що знову ж таки викликає перекіс рами і додаткові моменти на редуктори. Нормативи EN 13001 чітко визначають граничні відхилення геометрії при встановленні несучих елементів; їх перевищення веде до несумісності вузлів передачі крутного моменту.
Також поширеною є помилка при кріпленні кінцевих упорів і демпферів. Якщо кінцеві механізми не закріплені точно за проектом, амортизація ударів при доїзді викликає нелінійні навантаження на ведучі редуктори, що суттєво скорочує їх експлуатаційний ресурс. У деяких випадках монтажники нехтують підгонкою торцевих плит і щитів, що призводить до виникнення поздовжнього люфту і додаткових ударних навантажень.
Важливо не лише точне вирівнювання, а й регулярна перевірка параметрів кран балки після монтажу. У технічних довідниках з експлуатації мостових електричних кранів підкреслюється необхідність здійснювати геометричний контроль рейок, осей коліс та стану редукторних вузлів після кожної стадії монтажу і регламентних оглядів.
Підсумовуючи, основні типові помилки монтажу кран балки, що призводять до пошкодження редукторів і коліс, включають:
1. Невирівняні рейки та перекіс кран балок;
2. Нецентровані колеса і відхилення від допусків;
3. Неправильне кріплення жорсткісних елементів;
4. Ігнорування монтажних допусків за ДСТУ/ГОСТ/EN;
5. Відсутність геодезичного контролю і калібрування.
Уникнення цих помилок під час монтажу та суворе дотримання технічної документації суттєво підвищують ресурс редукторів і кочових коліс, знижують експлуатаційні витрати і забезпечують безпечну роботу мостового крана в заданих режимах.
