Прогін, проліт і підкранові колії мостового крана: нормативні відмінності та правильні розрахунки

У практиці проєктування, будівництва та експлуатації мостових кранів терміни прогін, проліт і підкранові колії часто використовуються некоректно або як синоніми. Це суперечить вимогам діючих ДБН, ДСТУ та європейських стандартів EN і призводить до технічних помилок, перевитрат коштів та проблем під час приймання обладнання. Нижче наведено нормативно коректні визначення, рекомендації та типові помилки.

Нормативна база

Під час визначення геометричних параметрів мостових кранів застосовуються:
• ДБН В.1.2-14:2018 – Загальні принципи забезпечення надійності та конструктивної безпеки;
• ДБН В.2.6-163:2010 – Сталеві конструкції;
• ДБН В.2.2-28:2010 – Будівлі промислові;
• ДСТУ EN 1993 (Eurocode 3) – Проєктування сталевих конструкцій;
• ДСТУ EN 1991-3 – Навантаження від кранів та машин;
• ДСТУ EN 15011 – Крани мостові та козлові.

Чіткі визначення (з урахуванням ДСТУ EN)

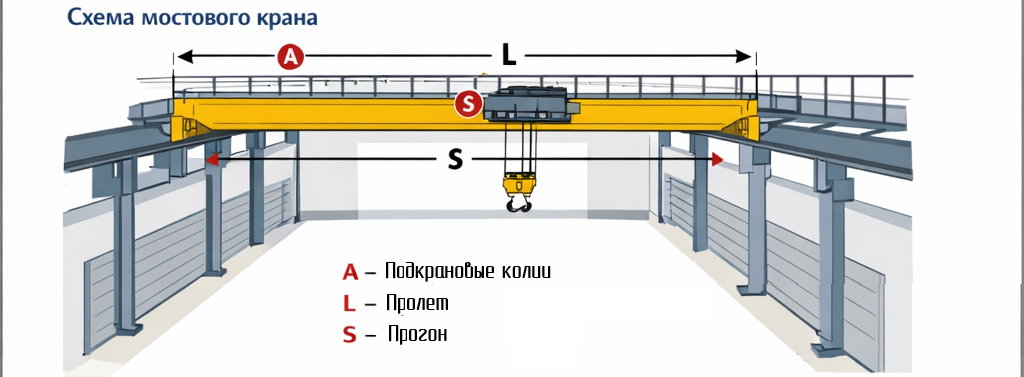

Проліт крана (L) — відстань між осями підкранових рейок, по яких пересуваються ходові колеса мосту крана. Проліт є основним геометричним параметром крана та визначається відповідно до ДСТУ EN 15011.
Прогін будівлі  — відстань між осями колон або несучих рам будівлі. Цей параметр регламентується будівельними нормами (ДБН) і не є параметром крана.
Підкранові колії(А) — елементи будівельних конструкцій (підкранові балки, рейки, кріплення), що сприймають навантаження від крана та передають їх на колони або фундаменти. Вони визначають фактичний проліт крана та мають жорстко нормовані допуски.

Типові помилки Замовників

1. Вказування прогону будівлі замість фактичного прольоту між рейками.
2. Вимірювання відстані між внутрішніми або зовнішніми гранями рейок замість осей.
3. Ігнорування монтажних допусків підкранових колій (відповідно до ДСТУ EN 1993).
4. Закупівля крана до завершення монтажу та вивірки підкранових колій.

Вплив на вартість мостового крана

Проліт безпосередньо впливає на:
• масу металоконструкцій мосту;
• тип і потужність приводів пересування;
• вартість транспортування та монтажу.
Збільшення прольоту навіть на 0,5–1,0 м може підвищити загальну вартість крана на 7–15 %.

Практичні рекомендації для Замовника

1. Монтувати та приймати підкранові колії згідно замовленого прогону крана.
2. Вимірювати відстань між осями рейок у кількох перерізах по довжині колій.
3. Фіксувати мінімальні та максимальні значення з урахуванням допусків.
4. Передавати виробнику крана креслення КМ/КМД підкранових балок.

Висновок

Прогін є характеристикою будівлі, проліт — характеристикою крана, а підкранові колії є конструктивною та нормативною ланкою між ними. Коректне визначення цих параметрів відповідно до ДБН, ДСТУ та EN — ключ до безпечної експлуатації та оптимальної вартості мостового крана.
