Прогон, пролет и подкрановые пути мостового крана: нормативные отличия и правильные расчеты

В практике проектирования, строительства и эксплуатации мостовых кранов термины прогон, пролет и подкрановые пути часто используются некорректно или в качестве синонимов. Это противоречит требованиям действующих ДБН, ДСТУ и европейских стандартов EN и приводит к техническим ошибкам, перерасходам средств и проблемам при приемке оборудования. Ниже приведены нормативно корректные определения, рекомендации и типичные ошибки.

Нормативная база

При определении геометрических параметров мостовых кранов применяются:

• ДБН В.1.2-14:2018 – Общие принципы обеспечения надежности и конструктивной безопасности;
• ДБН В.2.6-163:2010 – Стальные конструкции;
• ДБН В.2.2-28:2010 – Здания промышленные;
• ДСТУ EN 1993 (Eurocode 3) – Проектирование стальных конструкций;
• ДСТУ EN 1991-3 – Погрузка от кранов и машин;
• ДСТУ EN 15011 – Краны мостовые и козловые.

Четкие определения (с учетом ДСТУ EN)

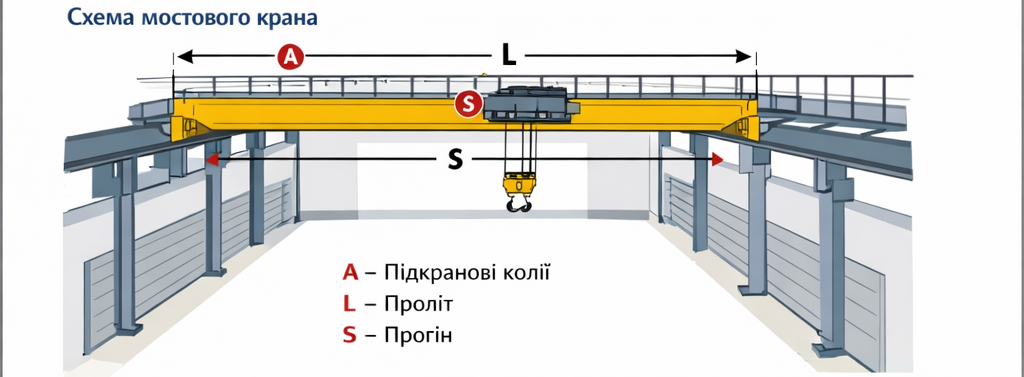

Пролет крана (L) – расстояние между осями подкрановых рельсов, по которым передвигаются ходовые колеса моста крана. Пролет является основным геометрическим параметром крана и определяется согласно ДСТУ EN 15011.
Прогон здания – расстояние между осями колонн или несущих рам здания. Этот параметр регламентируется строительными нормами (ДБН) и не является параметром крана.
Подкрановые колеи(А) — элементы строительных конструкций (подкрановые балки, рельсы, крепления), которые воспринимают нагрузку от крана и передают их на колонны или фундаменты. Они определяют фактический пролет крана и имеют жестко нормированные допуски.

Типичные ошибки Заказчиков

1. Указание прогона строения заместо фактического пролета между рельсами.
2. Измерение расстояния между внутренними или наружными гранями рельсов вместо осей.
3. Игнорирование монтажных допусков подкрановых путей (в соответствии с ДСТУ EN 1993).
4. Закупка крана до завершения монтажа и выверки подкрановых путей.

Воздействие на стоимость мостового крана

Пролет оказывает непосредственное влияние на:
• массу металлоконструкций моста;
• тип и мощность приводов передвижения;
• стоимость транспортировки и монтажа.
Увеличение пролета даже на 0,5-1,0 м может повысить общую стоимость крана на 7-15%.

Практические рекомендации для Заказчика

1. Монтировать и принимать подкрановые пути согласно заказному пролету крана.
2. Измерить расстояние между осями рельсов в нескольких сечениях по длине путей.
3. Фиксировать минимальные и максимальные значения с учетом допусков.
4. Передавать производителю крана чертеж КМ/КМД подкрановых балок.

Вывод

Прогон является характеристикой здания, пролет — характеристикой крана, а подкрановые пути являются конструктивным и нормативным звеном между ними. Корректное определение этих параметров в соответствии с ДБН, ДСТУ и EN — ключ к безопасной эксплуатации и оптимальной стоимости мостового крана.
