Гальма типу ТКГ — це одні з найпоширеніших кранових гальм, що застосовуються у вантажопідіймальних механізмах: мостових, козлових та баштових кранах. Вони забезпечують ефективне гальмування та надійне утримання вантажу, що робить їх критично важливим елементом системи безпеки.

 Переглянути каталог: гальма ТКГ

Конструкція гальм ТКГ

Гальмо ТКГ (тормоз колодковий гідравлічний) складається з таких основних вузлів:

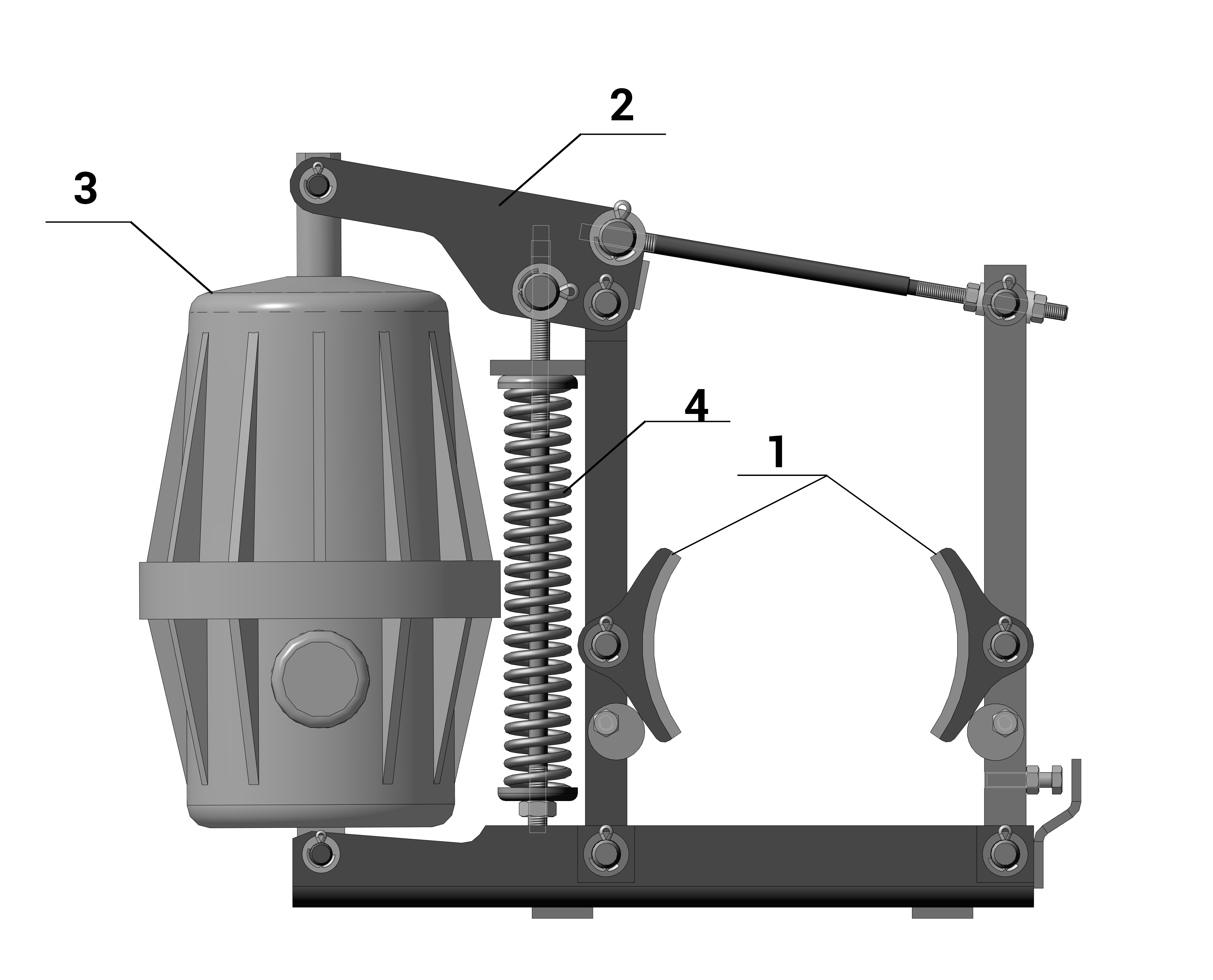

Схема гальма ТКГ

1. Колодки з фрикційними накладками
2. Важільна система
3. Гідравлічний штовхач (електрогідроштовхач)
4. Пружина замикання

Принцип дії базується на тому, що у нормальному стані гальмо замкнене під дією пружини.
При подачі напруги на гідроштовхач він розтискає колодки — гальмо розмикається і механізм може працювати.
Гальма ТКГ працюють за принципом «нормально замкненого» механізму:

При відсутності живлення колодки притискаються до барабана
Вантаж утримується у фіксованому положенні
При подачі напруги гідроштовхач створює зусилля
Колодки розходяться — відбувається розгальмування

Такий принцип гарантує безпеку навіть у випадку аварійного відключення електроенергії.

Основні характеристики ТКГ

При підборі гальма ТКГ важливо враховувати технічні параметри:

Гальмівний момент (від 100 до 8000 Н·м і більше)
Діаметр гальмівного шківа (від 100 до 800 мм)
Тип гідроштовхача (ТЭ-16, ТЭ-30, ТЭ-50 тощо)
Час спрацювання
Кліматичне виконання

Правильний підбір параметрів напряму впливає на ефективність і довговічність обладнання.

Переваги гальм ТКГ

Гальма ТКГ отримали широке застосування завдяки таким перевагам:

висока надійність у важких умовах
простота конструкції та ремонту
доступність запасних частин
ефективна робота при високих навантаженнях
автоматичне спрацювання при відключенні живлення

Де застосовуються гальма ТКГ

Основні сфери використання:

мостові крани
козлові крани
тельфери та лебідки
металургійне обладнання
промислові механізми

Детальніше про продукцію: кранові гальма

Як правильно вибрати гальмо ТКГ

При виборі необхідно враховувати:

масу та тип вантажу
режим роботи (легкий, середній, важкий)
частоту включень
умови експлуатації (пил, волога, температура)
сумісність із приводом

Рекомендується підбирати гальмо з запасом по гальмівному моменту (не менше 20–30%).

Висновок

Гальма ТКГ — це оптимальне рішення для більшості вантажопідіймальних механізмів. Вони поєднують у собі надійність, ефективність і простоту обслуговування. Правильний підбір і регулярне технічне обслуговування гарантують безпечну роботу обладнання та мінімізують ризики аварій.
