Расчет пролета и грузоподъемности мостовых и козловых кранов

     При проектировании и выборе грузоподъёмного оборудования одним из ключевых параметров является пролет крана и его грузоподъемность. Ошибки на этом этапе приводят к невозможности установки крана, снижению ресурса конструкции или аварийным ситуациям. Ниже разберём, что такое пролет крана, как он рассчитывается и как он связан с грузоподъёмностью.

Что такое пролет крана

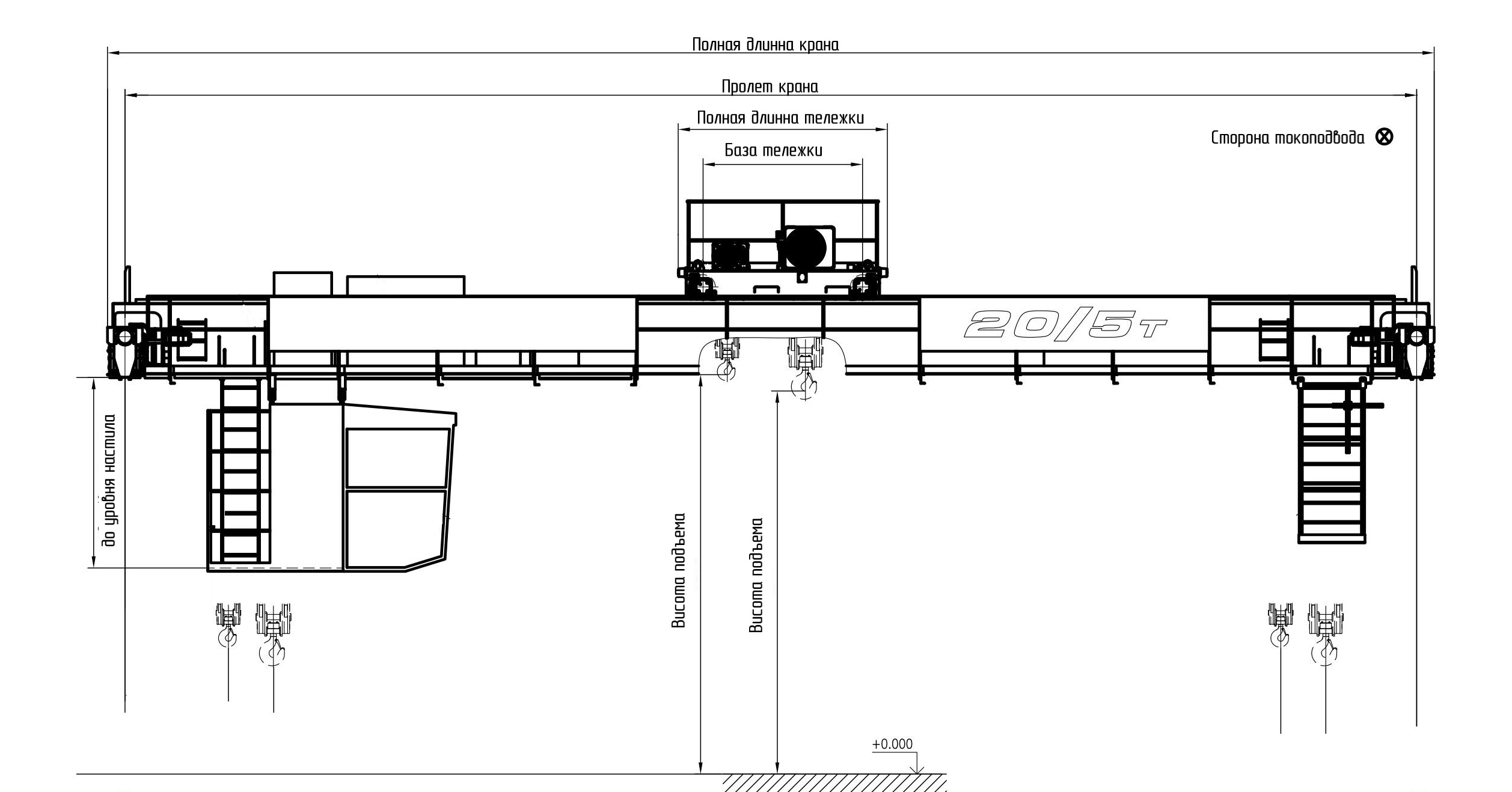

Пролет крана — это расстояние между осями рельсов подкрановых путей, по которым движется мост крана.

Важно не путать:

- пролет здания (цеха) — расстояние между колоннами,

- пролет крана — расстояние между подкрановыми рельсами внутри здания.

   Фактически пролет крана всегда меньше пролета здания, так как подкрановые пути располагаются на колоннах или балках.

Для:
- мостового крана — пролет равен ширине пролёта подкрановых путей,
- козлового крана — это расстояние между опорами (ногами) крана.

Стандартные пролеты мостовых кранов

Согласно промышленным стандартам применяются типовые пролёты:


Производство нестандартных пролётов возможно, но увеличивает стоимость и сроки изготовления.

Как рассчитывается пролет мостового крана

Формула расчёта:

Lк = Lц – 2 × a

где:
Lк — пролет крана
Lц — пролет цеха (расстояние между колоннами)
a — расстояние от оси колонны до оси подкранового рельса

Связь пролета и грузоподъемности крана

Чем больше пролет крана, тем выше изгибающие нагрузки на мост.
Это напрямую влияет на:
- вес металлоконструкции,
- мощность приводов,
- стоимость крана,
- допустимую грузоподъемность.

При увеличении пролета грузоподъемность падает, если не усиливать конструкцию.

Что важнее: пролет или грузоподъемность?

Это взаимосвязанные параметры.
Нельзя выбрать грузоподъемность без учёта пролета и наоборот.

Ошибки проектирования:
- выбор слишком большого пролёта при высокой нагрузке,
- использование стандартного крана для нестандартного цеха,
- попытка «дотянуть» кран за пределы его расчетной зоны.

Расчет пролета и грузоподъемности: что учитывается

При подборе крана учитывают:
- ширину цеха,
- расположение колонн,
- высоту подъема,
- массу груза,
- режим работы (A3–A7),
- тип крана (мостовой, кран-балка, козловой),
- ветровые и динамические нагрузки.

Почему нельзя брать пролет “на глаз”

Неправильно рассчитанный пролет приводит к:
- избыточным нагрузкам на рельсы,
- ускоренному износу ходовых колес,
- деформации металлоконструкции,
- аварийным ситуациям.

Поэтому расчет должен выполняться инженером с учетом СНиП, ДСТУ и норм проектирования крановых путей.

Заключение

Пролет и грузоподъемность — ключевые параметры любого мостового или козлового крана. Их правильный расчет обеспечивает безопасную работу оборудования, длительный срок службы и отсутствие проблем при эксплуатации.
Если вам нужно подобрать или рассчитать кран под ваш цех — эти параметры должны быть определены до заказа оборудования.
